BATSCAN®
Galerie d'images
Fonctionnement

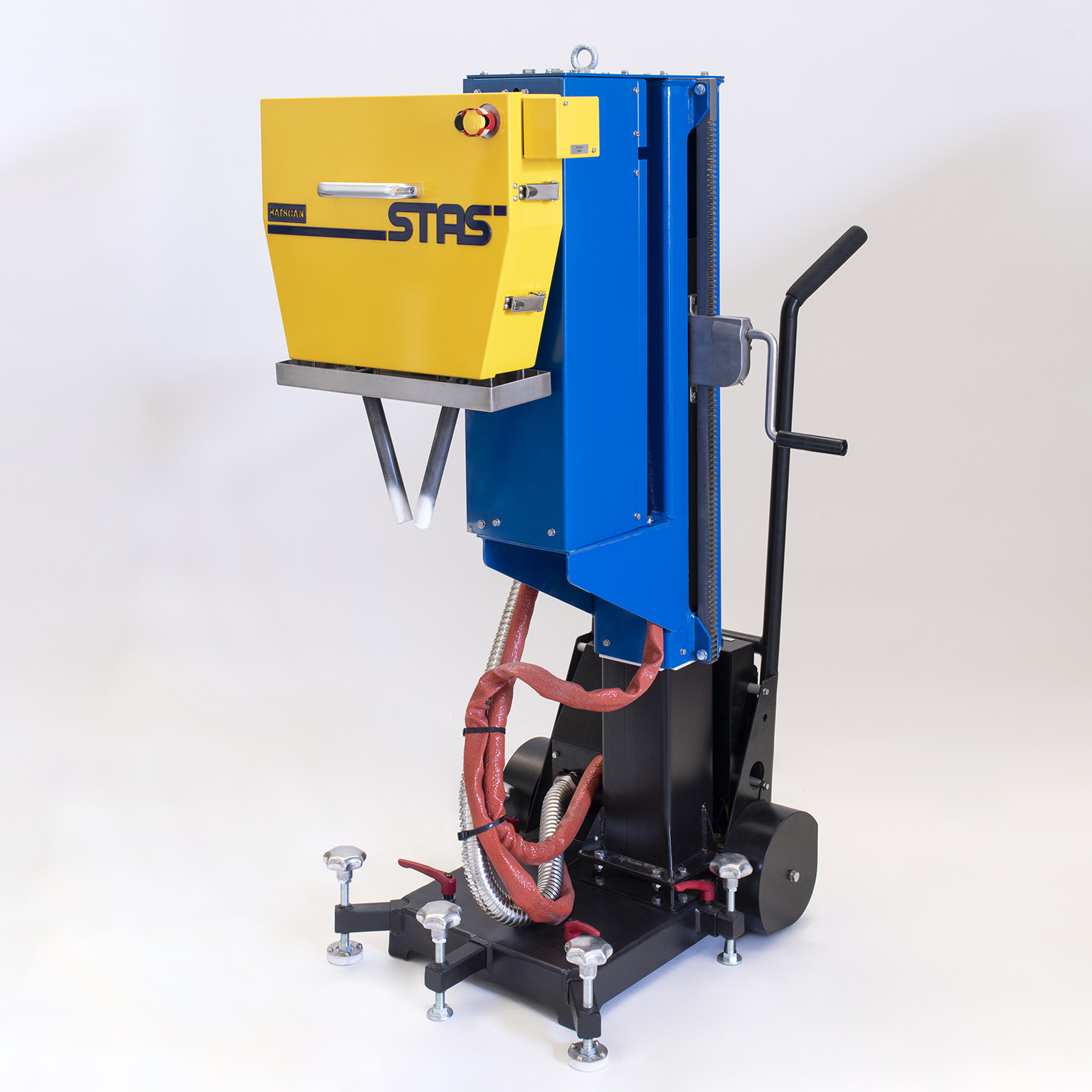

Le BATSCAN® est un système de mesure des inclusions en continu qui peut être positionné dans le dalot entre le four et le puits de coulée.
Le système est conçu pour mesurer le niveau d’inclusions du métal liquide à l’aide d’ultrasons via un émetteur et un récepteur (guides d’ondes) immergés dans le métal liquide.
Principe de mesure
• Mesure en ligne directement dans le dalot.
• Immersion continue dans le métal liquide.
• Émission d’ultrasons et réception d’échos lorsque l’onde émise interagit avec une particule dans un liquide.
• Acquisition continue du signal.
• Post-traitement automatisé suivant la période d’acquisition.
• Le fichier post-traitement fournit un signal d’intensité ultrasonique en fonction du temps pour différents seuils ultrasoniques.
Caractéristiques principales
Efficacité de mesure de la qualité du métal
- Volume d’échantillonnage élevé (2 % du volume total de coulée).
- Fréquence de mesure élevée (les inclusions sont suivies toutes les 0,1s).
- Prêt à mesurer en très peu de temps (typiquement 15 s).
- Technologie brevetée intégrée pour éliminer l’interaction des bulles avec les guides d’ondes, stabilisant ainsi la sensibilité du signal.
- Positions de mesure clés ciblées par le BATSCAN®, notamment à la sortie de filtre ou du four.
Amélioration de la productivité
- Très faibles coûts d’opération et de maintenance (aucune pièce consommable grâce à l’utilisation de céramique non réactive).
- Compatible avec tous les alliages d’aluminium.
- Insensible aux interférences électromagnétiques (four à induction, coulée électromagnétique).
Environnement de travail sécuritaire

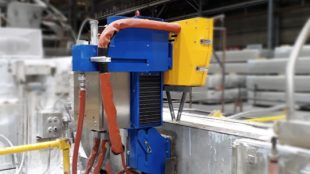

- Opération automatisée (option disponible avec le BATSCAN® fixe seulement).
