Fonctionnement

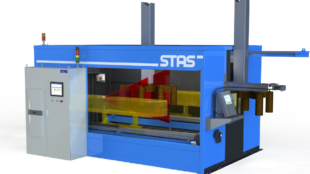

Le ASIS3D 1 est un système d’inspection de rondins d’anode entièrement automatisé basé sur la technologie 3D de dernier cri déjà utilisée dans d’autres secteurs de l’industrie. Il peut être adapté à toutes les tailles et formes de rondins d’anodes. Le système est développé, intégré et fabriqué sur la base de matériel et de logiciels 3D de pointe conçus et pris en charge par des fournisseurs de classe mondiale.

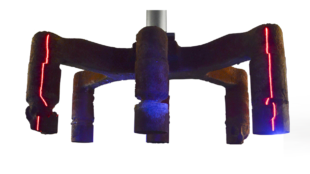

Le ASIS3D utilise une combinaison de capteurs laser 3D installés sur un ensemble de navettes reliées à un encodeur linéaire.
Les ensembles de données provenant de chacun des capteurs sont reliés à un système commun de trois axes permettant d’établir un modèle 3D complet des rondins.

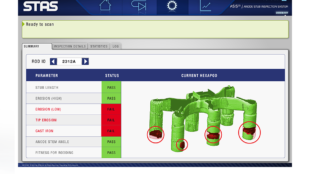

Un logiciel de métrologie 3D éprouvé industriellement est alors utilisé pour exécuter les mesures automatiquement.
[1] ASIS3D / 3D Anode Stub Inspection System
«Disponible pour la lecture tri-dimensionnelle de tripodes et d’hexapodes.
»
Caractéristiques principales
Le ASIS3D est entièrement automatisé et est conçu à partir de technologies robustes et éprouvées.
- Le ASIS3D peut être adapté à toutes les dimensions et configurations de rondins (incluant les hexapodes).
- Acquisition d’un modèle tridimensionnel des rondins.
- Les mesures effectuées permettent de déterminer si les tiges d’anodes doivent être réparées ou réutilisées, dans lequel cas elles sont dirigées automatiquement vers la destination prescrite.
- Le processus d’inspection nécessite moins de 30 secondes.
- Un scellement parfait peut ainsi être assuré par la simulation numérique des rondins dans le modèle d’anode.
- Les stations de réparation sont optimisées et alimentées par l’obtention d’information précise et pertinente.
- Des mesures personnalisées peuvent être ajoutées, si requis.
- Lorsque l’ASIS3D est utilisé avec la technologie de traçage des anodes (ART), il est possible de relier l’état des rondins à la performance des cellules d’électrolyse.
- L’entretien des rondins d’anodes peut être considérablement optimisé et suivi de près.
